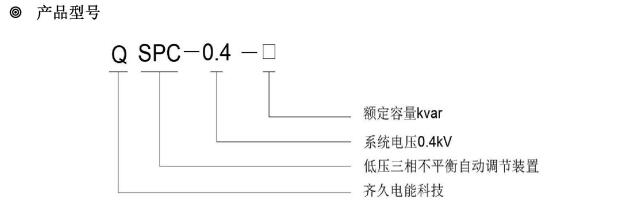

功能特点

◊模块化设计，方便更换；

◊可校正三相电流不平衡到完全平衡；无功补偿可使功率因数达到1；可补偿13次以内低次谐波; 补偿三相不平衡、滤波、补偿无功可单选或多选，并可设置功能的优先次序；

◊采用滑动窗迭代DFT检测算法，计算速度快，瞬时响应时间小于0. 1ms,装置补偿全响应时间小 T10ms；

◊在现场的CT接线位置可任选负载侧或电网侧采样；

◊采用可靠的限流控制环节，当系统中的待补偿电流大于三相不平衡治理装置容量时，装置能够 自动限流在100%容量输岀，维持正常工作，不会岀现过载烧毁等故障；

◊主电路采用三桥臂的三电平结构，输岀波形质量高，开关损耗低；

◊自带GPRS通讯，可远程遥控开关机、设置控制参数，并按照指定的频率回传电网与装置数据到 云端，用户可随时查看监控电网与设备的状态。

◊自带加热器以及调速风机，可在极寒冷与极炎热的室外正常工作。

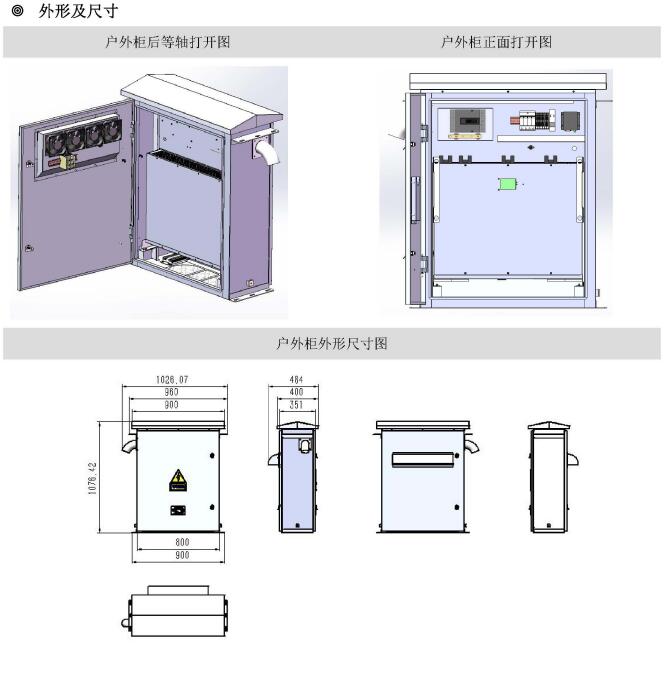

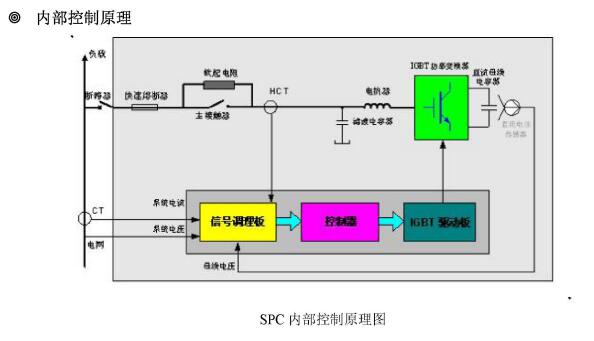

如图所示，隔离开关合闸后，为防止上电时电网对直流母线电容器的瞬间冲击，SPC首先通过软起电阻对直流母线的电容器充电，这个过程会持续几十秒。当母线电压Ude达到预定值后，主接触器闭合。直流电容作为储能器件，通过IGBT逆变器和内部电抗器向外输岀补偿电流提供能量。SPC通过外部CT实时采集电流信号送至信号调理电路，然后再送至控制器。控制器将基波成分分离，提取岀所有的谐波电流、无功电流、三相不平衡电流，将采集到的要补偿的电流成分和SPC己发岀的补偿电流比较得到差值，作为实时补偿信号输岀到驱动电路，触发IGBT变换器将补偿电流注入到电网中，实现闭环控制，完成补偿功能。
