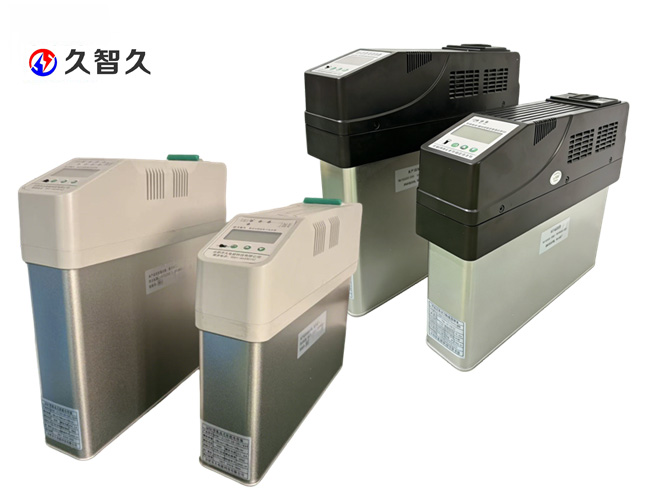

QZC系列低压智能电力电容器Hefei Qijiu Power
■产品概述
QZDC系列智能电力电容补偿装置是应用于0.4kV,50Hz低压配电中用于节省能源、降低线损、提高功率因数和电能质量的新一代无功补偿设备。改变了传统无功补偿装置体积庞大和笨重的结构模式,具有补偿效果好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。
QZDC系列智能电力电容补偿装置通过内部晶闸管复合开关电路,自动寻找****投入(切除)点,实现无孤通断;保证过零投切,无涌流、触点不烧结、微能耗、无谐波;同时具有抗干扰、防雷击和电源缺相、空载跳闸的保护功能,特别适用于无功补偿时切换电容器,不需加装散热器。
应用场合:适用于0.4kV配电系统智能动态无功补偿场合,电压总谐波畸变率THDu小于5%工况的低压动态无功补偿装置,与QPDM型智能终端配套使用。
■功能特点
•全中文液晶屏显示,数据直观明了,调试操作简便;
•配套RJ45网线连接,接线简便快捷;
•并联型高精度CT电流采样,安全可靠;
•高可靠性的过零投切技术,保证无涌流投切;
•RS485联机通讯控制,无功补偿智能化、网络化;
•具有过压、欠压、谐波超限、缺相、过流、过温保护功能;
•配置灵活,可单机/联机使用。
■主要指标
电源 |
额定电压 |
AC220V 或 AC380V,允许偏差 ±20% |
电压波形 |
正弦波,总畸变率不大于5% |
电容器投切间隔 |
>10s |
无功容量 |
单台W (25+25) kvar |
可靠性参数 |
控制准确率:100%;
年故障率:0. 1% |
环境 |
海拔高度 |
W200 米 |
环境温度 |
-20°C~55 °C |
相对湿度 |
40 °C, 20〜90% |
工作环境 |
周围环境无导电尘埃及腐蚀性气体,无易燃易爆介质 |
