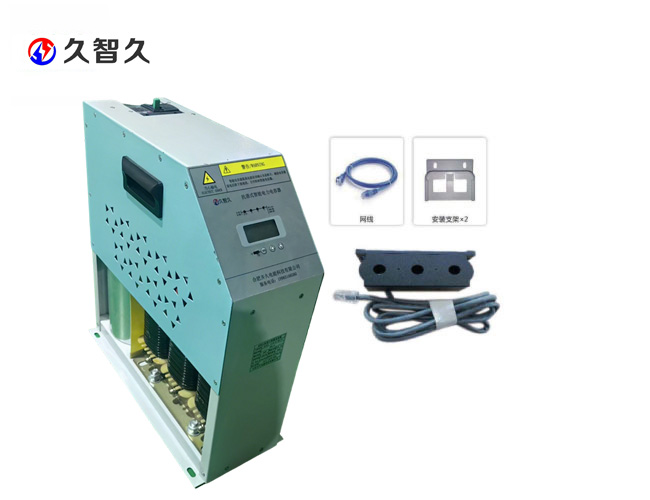

QZCL系列谐波抑制型智能电力电容器Hefei Qijiu Power
■产品概述
谐波抑制型智能电力电容器采用微电子软硬件技术,微型传感器技术,微型网络技术和电器制造技术等********成果,智能化设计,实现过零投切、保护、测量、信号、联机等系列功能,主要应用于谐波十分严重场合的无功补偿,能够可靠运行,不会产生谐振,对谐波无放大作用。串联7%电抗器适用于主要谐波为5次及以上的电气环境,串联14%电抗器适用于主要谐波为3次及以上的电气环境。
应用场合:
•负荷波动平稳、谐波含量高的场合,选用复合开关投切的谐波抑制型智能电力电容器;
•负荷波动快速、谐波含量高的场合,选用可控硅开关投切的谐波抑制型智能电力电容器;
■功能特点
集高分断型断路器、无功补偿控制器、过零投切开关、电抗器、电容器等核心补偿元件于一体,实现调谐补偿集成化;
•128X128点阵液晶屏全中文显示,数据直观明了,调试操作简便;
•RS485通讯联机,无功补偿智能化、网络化;
•高可靠性的过零投切技术,保证投切无涌流;
•模块之间通过配套RJ45接口式网线连接,接线简便快捷;
•具有过压、欠压、谐波超限、缺相、过流、欠流、过温等保护功能;
•配置灵活,可单机/联机使用。
■主要指标
电源 |
额定电压 |
AC220V 或 AC380V,允许偏差 ±20% |
电压波形 |
正弦波,总畸变率不大于5% |
电容器投切间隔 |
>10s |
无功容量 |
单台 W (25+25) kvar |
可靠性参数 |
控制准确率:100%;
年故障率:0. 1% |
环境 |
海拔高度 |
W200 米 |
环境温度 |
-20°C~55 °C |
相对湿度 |
40 °C, 20〜90% |
工作环境 |
周围环境无导电尘埃及腐蚀性气体,无易燃易爆介质 |
注:
•分相采样、电压电流采样通道要一一对应。
•智能电容器类型有单分补型、单共补型。
•智能电容器自带控制和显示单元。
•RJ45控制器和CT采样互感器可根据工程需要配置。
CT采样互感器为二次电流互感器,使用时要穿心于现场电流采样互感器的二次侧(5A侧)。
